在现代建筑、工业防腐、环境工程等领域，膜结构材料凭借轻量化、大跨度、高适应性的优势，成为推动工程创新的关键材料。其中，ETFE（乙烯 - 四氟乙烯共聚物）膜与PTFE（聚四氟乙烯）膜是应用最广泛的两种氟基膜材，但二者在核心性能上存在显著差异，直接影响其使用场景与工程价值。本文将聚焦化学稳定性与力学性能两大核心维度，深入拆解ETFE与PTFE膜的差异，为材料选型提供专业参考。

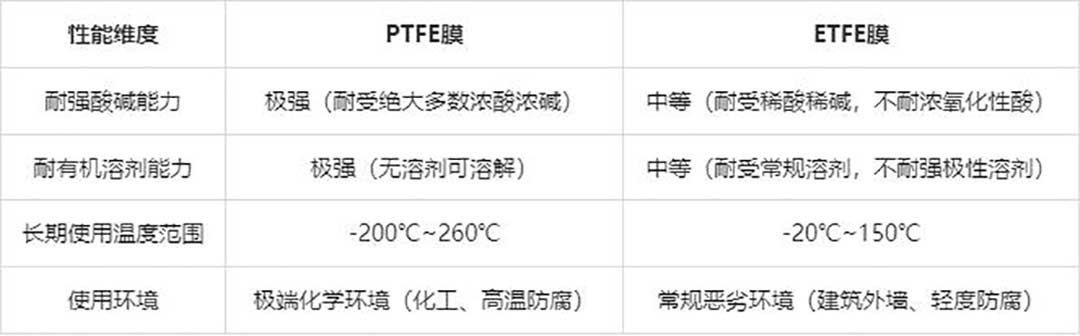

一、化学稳定性：从“耐腐强度”看材料的环境适应边界

化学稳定性决定了膜材在酸碱、有机溶剂、高温等恶劣环境下的使用寿命与性能保持能力，是工业防腐、化工尾气处理、室外长效建筑等场景的核心考量指标。ETFE与PTFE虽同属氟化物家族，但其分子结构差异（PTFE为全氟结构，ETFE为乙烯与四氟乙烯共聚）直接导致了耐腐能力的分层。

1. PTFE膜：“塑料王”级的耐腐能力，适配极端化学环境

PTFE的分子链由“-CF₂-CF₂-”重复单元构成，氟原子的强电负性形成了紧密的分子保护层，几乎能抵御所有已知化学物质的侵蚀，因此被誉为“塑料王”，其化学稳定性表现为：

耐酸碱能力：对浓盐酸、浓硫酸、硝酸（常温）、强碱（如50%氢氧化钠溶液）等强腐蚀性介质无反应，即使长期浸泡也不会发生溶解、溶胀或性能衰减；仅在高温（>200℃）下的熔融碱金属、氟元素等极端条件下才会被破坏。

耐有机溶剂型：对酮类、酯类、醇类、芳香烃（如苯、甲苯）等常见有机溶剂完全耐受，不发生溶解或渗透，适合用于化工储罐衬里、有机溶剂过滤膜等场景。

耐温稳定性：长期使用温度范围极宽，可在**-200℃~260℃**内保持化学稳定性，短期可耐受300℃以上高温，即使在高温下与腐蚀性气体（如氯气、二氧化硫）接触，也不会发生氧化或分解。

2. ETFE膜：中高耐腐等级，适配常规恶劣环境

ETFE由乙烯（-CH₂-CH₂-）与四氟乙烯（-CF₂-CF₂-）共聚而成，分子链中引入了非氟的乙烯单元，虽保留了氟化物的耐腐基础，但耐极端环境的能力弱于PTFE：

耐酸碱能力：对稀酸、稀碱、中性盐溶液有良好耐受性，可抵御雨水、工业轻度污水的侵蚀；但无法耐受强氧化性酸（如浓硝酸、发烟硫酸）和高温强碱，长期接触会导致分子链断裂，出现脆化、透光率下降等问题。

耐有机溶剂型：对醇类、水基溶剂耐受良好，但在强极性有机溶剂（如二甲基甲酰胺）或长期接触油脂类物质，可能发生轻微溶胀，影响力学性能。

耐温稳定性：长期使用温度范围为**-20℃~150℃**，超过150℃会出现软化，200℃以上开始分解，无法适配高温工业场景（如高温烟气处理）。

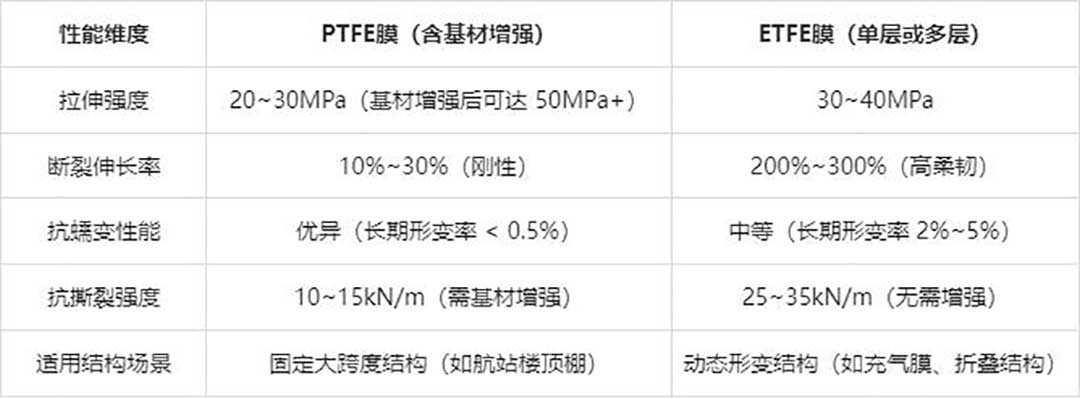

二、力学性能：从 “强度与柔韧” 看材料的结构适配性

力学性能直接决定膜材能否承受工程中的拉伸、弯曲、冲击等载荷，是建筑膜结构（如体育馆顶棚、充气膜建筑）、柔性结构件（如管道衬里）选型的核心依据。ETFE与PTFE在拉伸强度、弹性、抗撕裂性等维度的差异，使其适配不同结构需求。

1. PTFE膜：刚性强、抗蠕变，适配“固定承重”场景

PTFE分子链刚性大、结晶度高（通常>90%），其力学性能呈现“强刚性、低柔韧”的特点，具体表现为：

拉伸强度与断裂伸长率：常温下拉伸强度约20~30MPa，断裂伸长率仅10%~30%，属于“硬而脆”的力学特性——能承受一定静态载荷，但无法耐受大幅形变，若拉伸超过极限易发生脆性断裂，因此需搭配玻璃纤维、碳纤维等基材增强（即“PTFE涂层织物”，常见于建筑膜结构）。

抗蠕变性能：优异的抗蠕变能力（蠕变是材料长期受力下的缓慢形变），在长期静态载荷（如建筑顶棚的自重、积雪载荷）下，形变率低于0.5%，能长期保持结构尺寸稳定，适合用于大跨度固定膜结构（如机场航站楼顶棚）。

抗撕裂与耐磨性：纯PTFE膜抗撕裂强度较低（约10~15kN/m），耐磨性一般，若表面受到尖锐物体冲击或摩擦，易出现裂纹；因此实际应用中需通过基材增强或表面改性（如涂覆耐磨涂层）提升性能。

2. ETFE膜：高柔韧、高弹性，适配“动态形变”场景

ETFE分子链中乙烯单元的引入，降低了分子结晶度（约50%~70%），增加了链段流动性，使其力学性能呈现“高柔韧、高弹性”的特点，更适配需要动态形变的场景：

拉伸强度与断裂伸长率：常温下拉伸强度约30~40MPa（高于纯PTFE膜），断裂伸长率可达200%~300%，具备优异的“拉伸-回弹”性能——即使被拉伸至原长度的 2~3倍，仍能恢复原状，不易发生永久形变，适合用于充气膜建筑（如气枕式体育馆顶棚）、可折叠柔性结构。

抗蠕变性能：抗蠕变能力弱于PTFE，长期静态载荷下易出现缓慢形变（如长期承受积雪载荷时，形变率可达2%~5%），因此不宜用于长期固定承重的大跨度结构，更适合动态载荷或可调节载荷场景。

抗撕裂与耐磨性：抗撕裂强度约25~35kN/m（是纯PTFE膜的2~3倍），表面耐磨性优异，能抵御雨水冲刷、轻微碰撞等日常磨损，无需额外基材增强即可单独使用（如单层ETFE气枕）。

三、核心差异导向的选型逻辑：从性能到场景的精准匹配

通过化学稳定性与力学性能的对比可见，ETFE与PTFE膜并非“优劣之分”，而是“场景适配之分”，实际选型需紧扣工程需求：

优先选PTFE膜的场景：化工防腐（如储罐衬里、酸碱管道）、高温环境（如高温烟气过滤）、长期固定大跨度建筑（如大型展览馆顶棚）——核心需求是“极端耐腐”“长期尺寸稳定”。

优先选ETFE膜的场景：充气膜建筑（如气枕式体育馆、临时展厅）、建筑外墙/天窗（需透光与柔韧）、轻度防腐场景（如雨水回收系统）——核心需求是“高柔韧”“动态形变适应”“中高耐腐”。

ETFE与PTFE作为两种重要的工程膜材料，各自在特定应用场景中发挥独特优势。PTFE在极端环境和固定结构中表现卓越，而ETFE在需要柔韧性和透光性的场合更具优势。工程选型时应综合考虑使用环境、结构要求和寿命预期，以实现最佳的技术经济性。
