发布时间:2025-08-28 14:23:56
近年来,网格膜的应用越来越多,不只是用于室内遮阳吸音的内膜,越来越多的用于外立面装饰。是目前炙手可热的建筑材料。
一、什么叫PTFE网格膜
聚四氟乙烯(PTFE)被称“塑料王”,又名“特氟龙”,它是一种独特的材料,具有许多特殊的性质,由于其具备耐高温、耐腐蚀、耐溶剂、高绝缘、生物惰性等特点,使其成为各个行业中必备的关键材料。

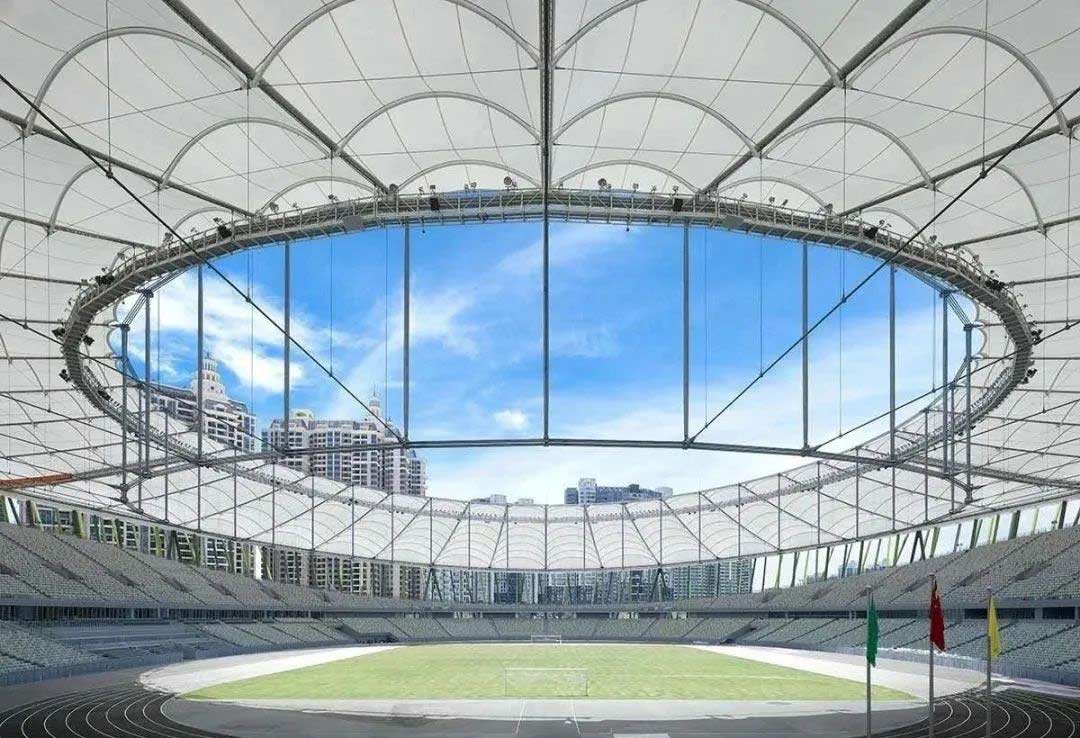

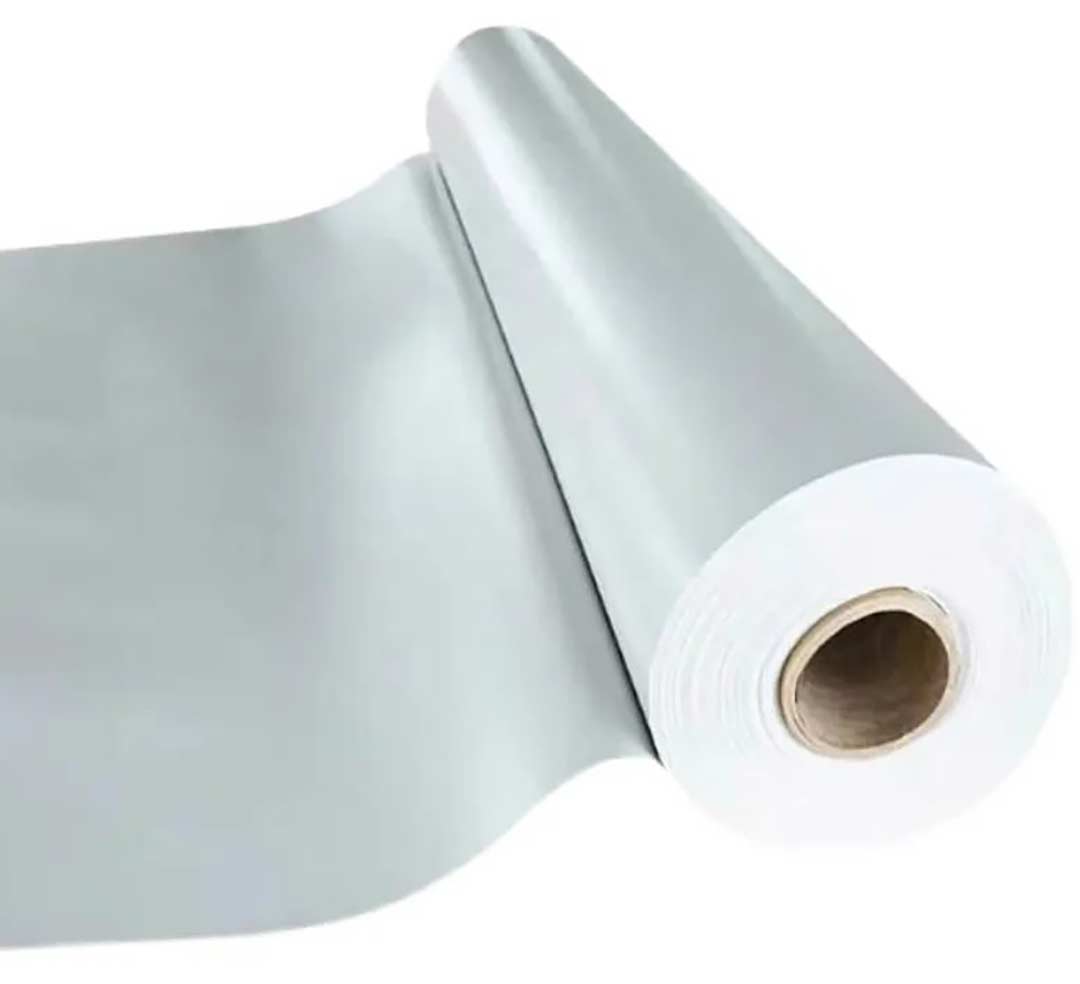

而PTFE膜,是一种由聚四氟乙烯制成的薄膜材料。以玻璃纤维丝编织成网状织物结构,再浸渍特氟龙树脂而成,是一种特殊的膜材料。PTFE网格膜材张拉性能好,同时具有金属光泽,常被用作幕墙、景观等领域,尤其是在体育馆,机场的屋顶装饰中得到应用,主要利用它的高透光性及其他的保温、隔音功能。是目前炙手可热的建筑材料。

二、PTFE网格膜的分类
网格膜有普通网格膜和网格覆膜之分。

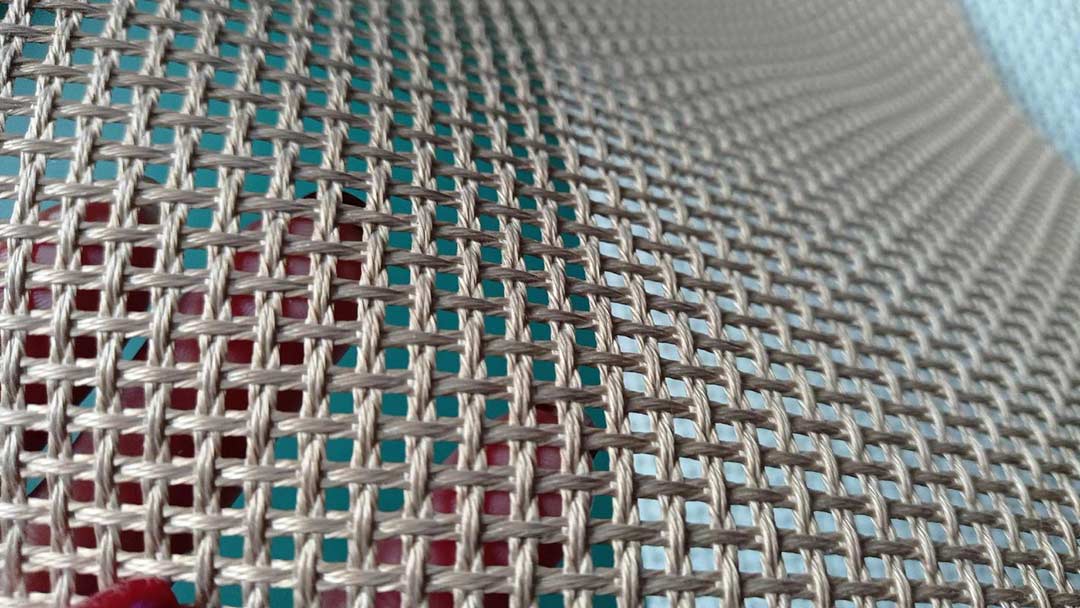

PTFE网格膜是在玻璃纤维编织的网格布上涂PTFE,玻璃纤维是由无碱玻璃纤维编织,然后通过增强药剂,热稳压定型等工艺制备而成。因此,PTFE网格膜造价更高。

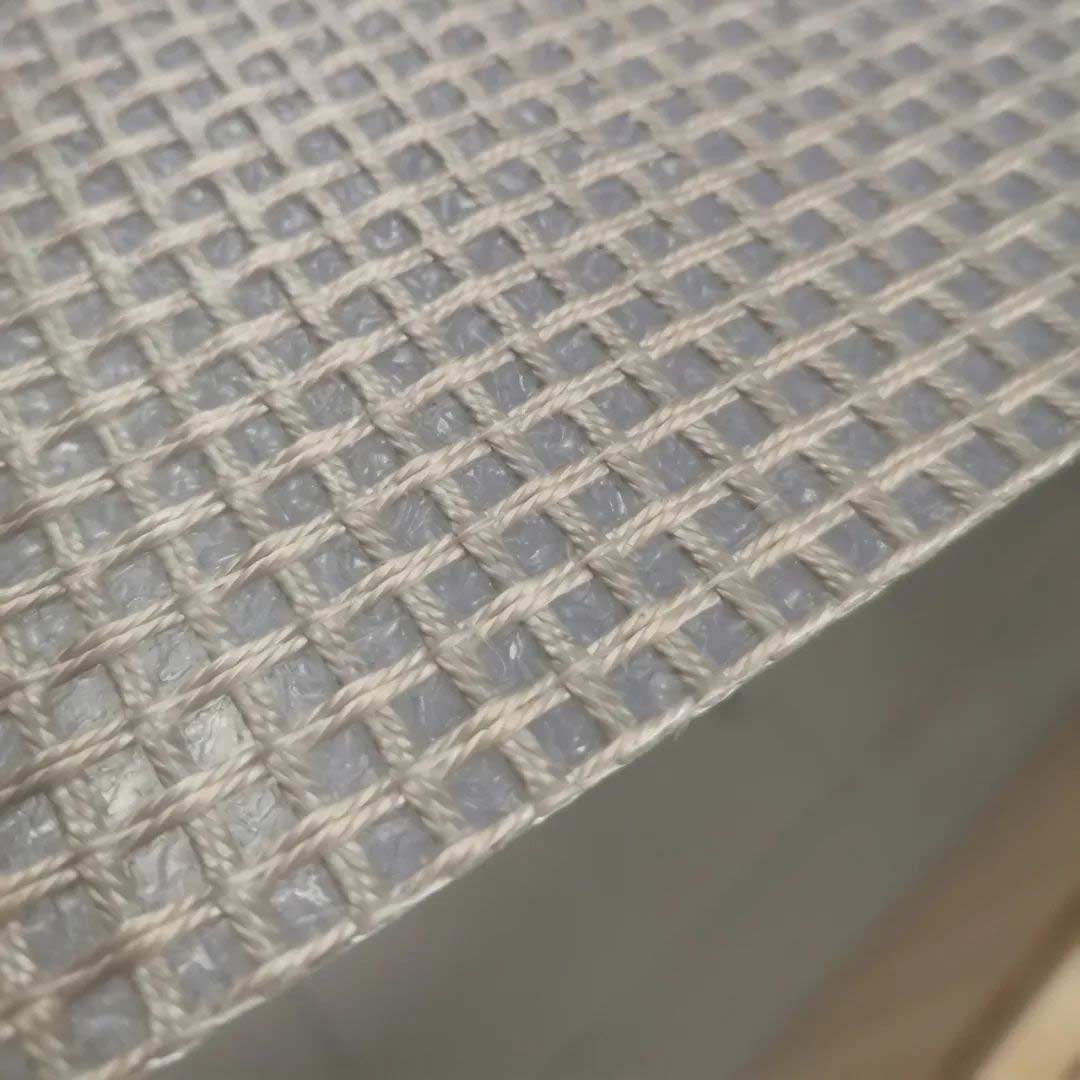

PTFE网格覆膜是在PTFE网格膜之上增加一层透明膜,目前市场上覆的透明膜也有很多种类,比如PTFE,ert透明乳胶(最便宜)和ETFE(最贵)等。PTFE网格覆膜在保持高透光的同时,还能起到防雨防水的作用。

三、PTFE网格膜的特性
特点:
1.非粘性,几乎没有物质能够附着在其表面上

2.耐化学腐蚀性
能够抵御酸、碱、溶剂和许多其他腐蚀性物质的侵蚀

3.隔热强,弱化阳光直射
PTFE网格膜的防火等级由表面PTFE涂层决定,普通PTFE涂层是B1防火等级,而改性PTFE涂层能达到A2防火等级。

4.可塑性强,造型丰富

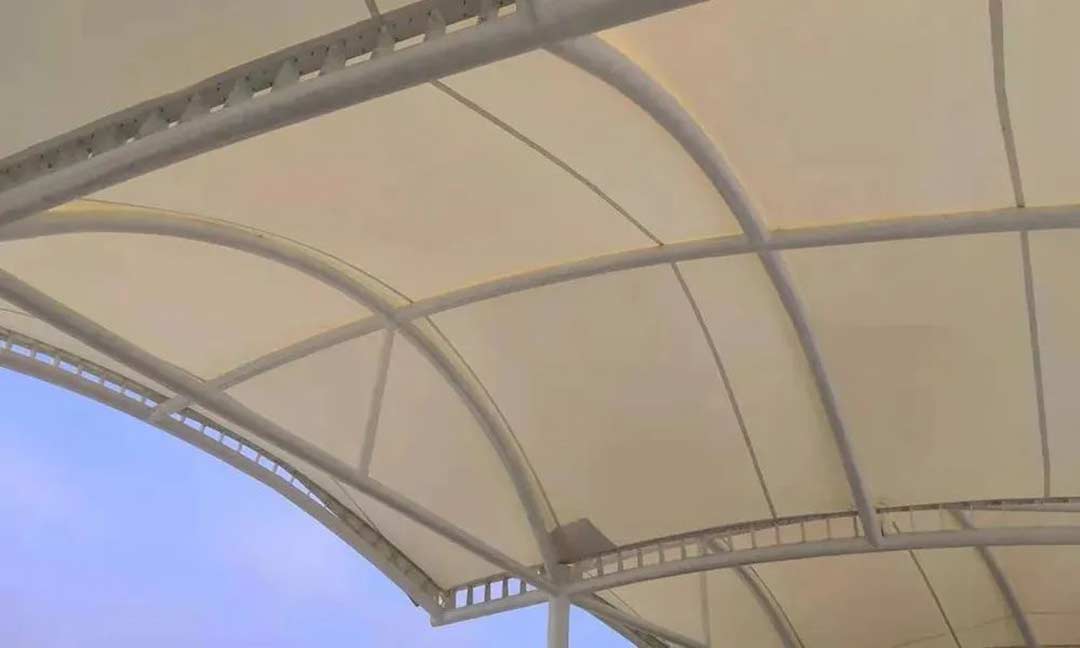

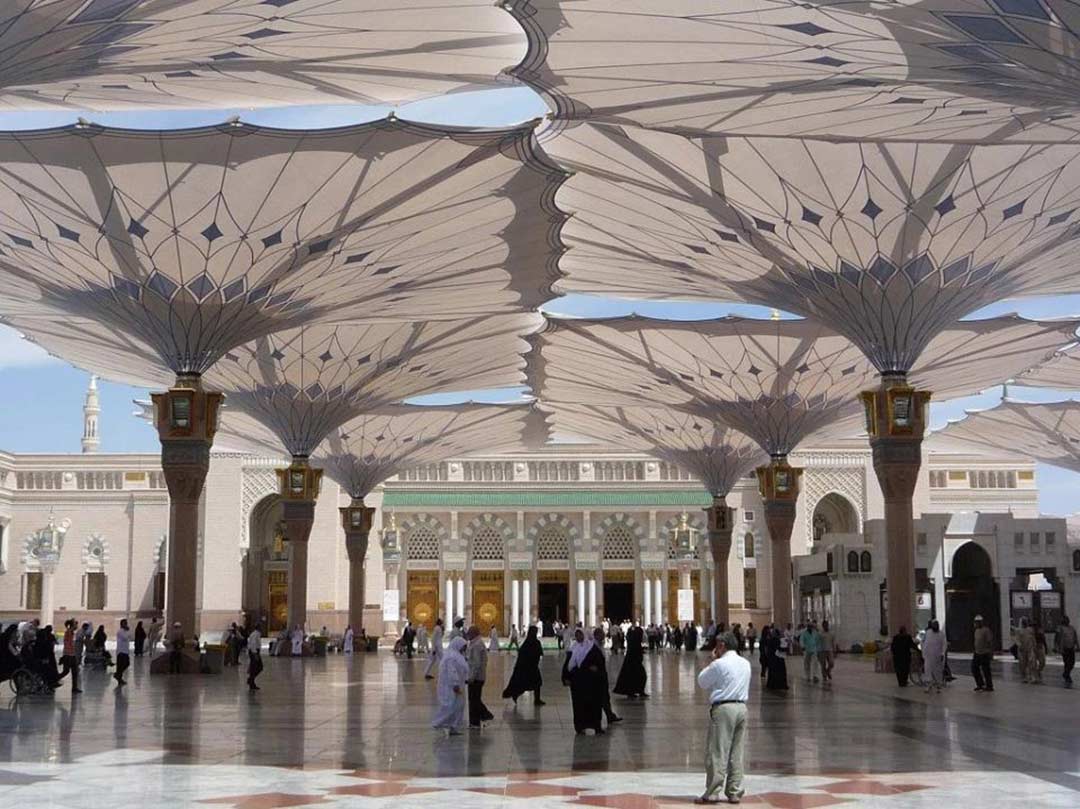

膜材柔软,可塑性强,可以被拉伸成为各种动态感强的形状,配合膜结构可以实现各种突破传统模式的造型,丰富多样,极具现代美。还可以创造大面积无柱覆盖的空间。

四、PTFE 膜材的安装
PTFE膜材单元安装采用流水作业,实行定岗、定责、定人、定制责任制,每组完成各自固定安装内容。

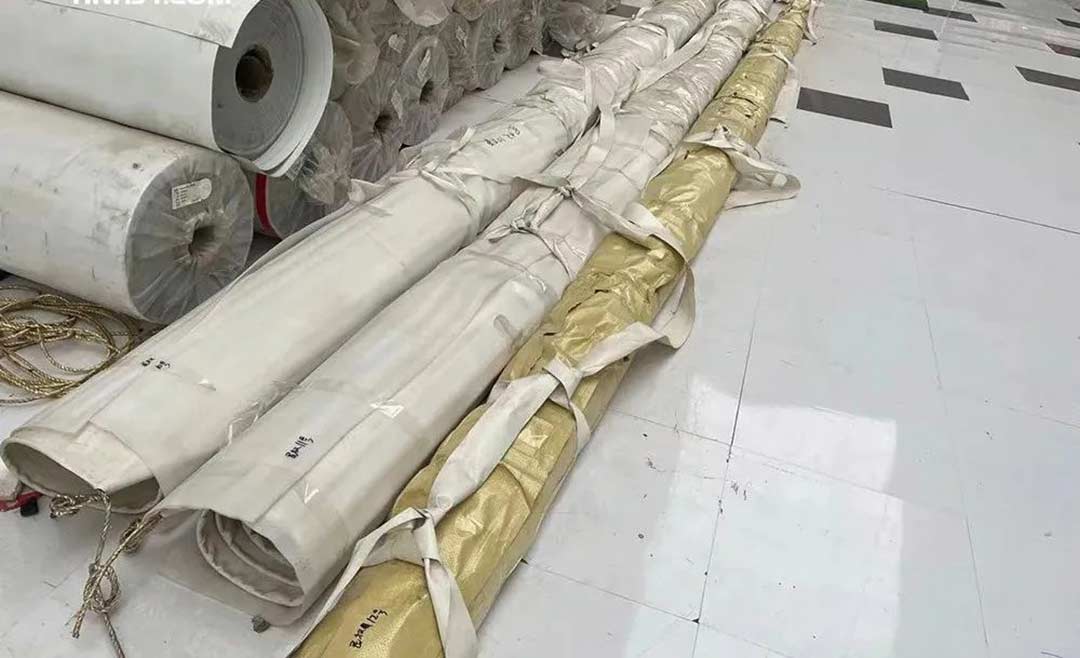

1、地面展开PTFE膜材
PTFE膜材单元成品展开过程中,注意保护PTFE膜材面,防止PTFE膜材面污染。检查PTFE膜材单元周边尺寸、搭接、开孔位置、热合缝是否符合设计要求,待全部合格后进入预张拉工序。

2、PTFE膜材单元预张拉
由于每个PTFE膜材单元各边都有设计补偿值和热合收缩量,PTFE膜材单元地面展开且检查合格后,对PTFE膜材单元周边尺寸进行预张拉。

3、安装PTFE膜材单元
沿PTFE膜材单元PTFE膜材附属钢结构框架四周每5~7m设一个提升吊点,吊点绳扣采用尼龙带,通过滑轮将绳放至地面。

4、PTFE膜材单元张拉
预应力施加顺序:先边角,后中部;先短边,后长边,对称张拉;控制方法:位移控制为主,力值控制为辅。

五、PTFE 膜材的应用案例

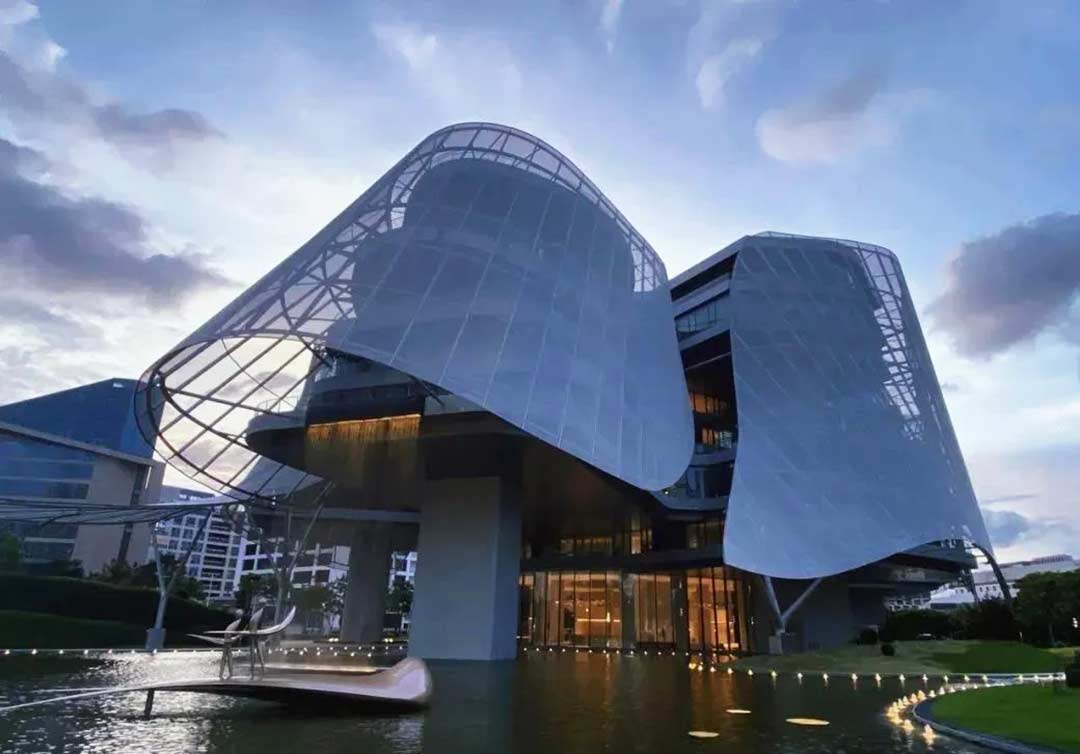

飞翔的红山:大湾区中心展览馆
Wotopia Lab为万科深业的未来之门-湾中新城项目设计的半透明的被称为“飞翔的红山”的大湾区中心展览馆。在这个项目中选用了28%和50%等不同的孔隙率PTFE膜材来达到半透明的效果。削弱BDO的压迫性而呈现一种欲语还休的亲和力。

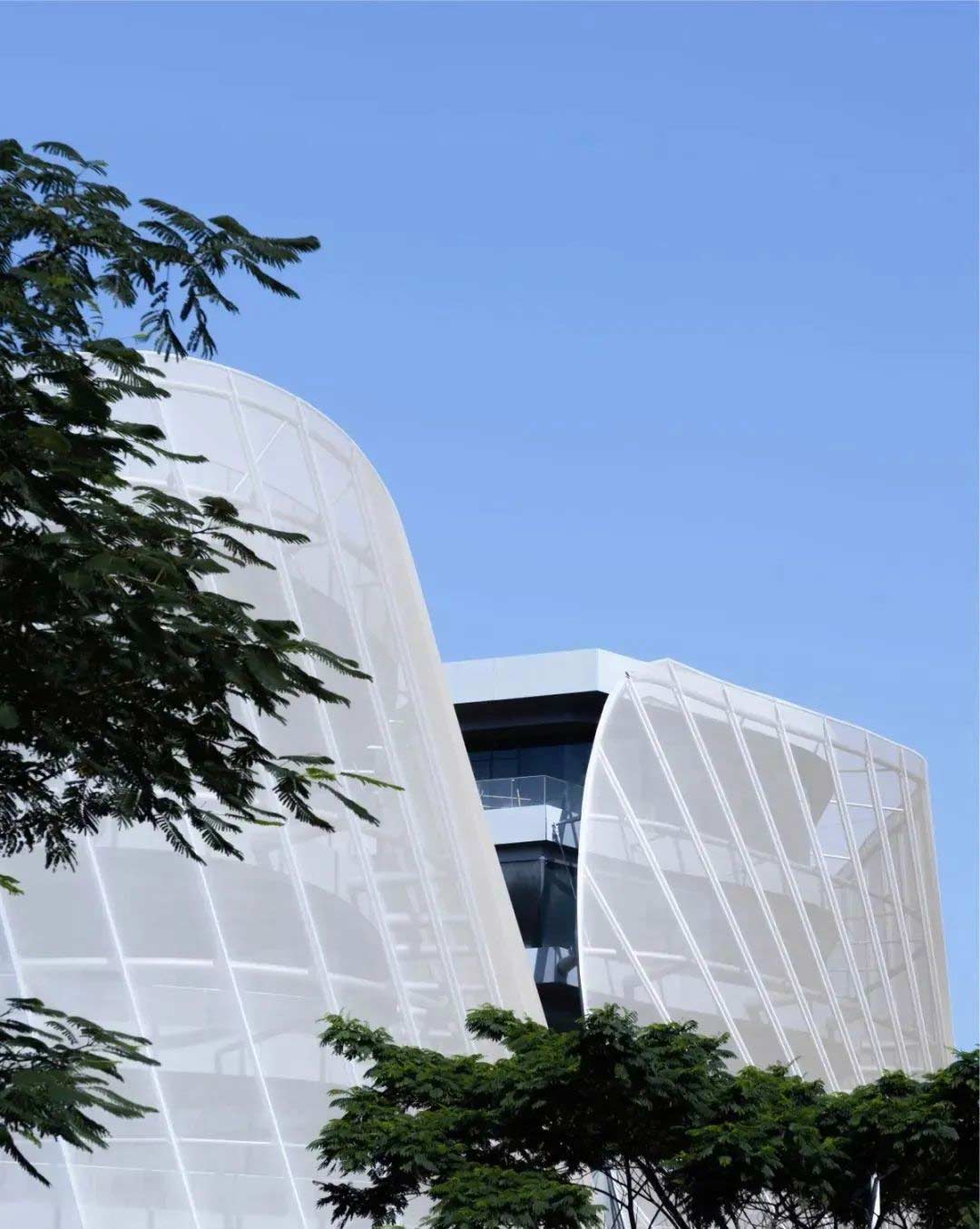

厦门欣贺设计中心
位于厦门市的欣贺设计中心是一个面向国际时尚集团欣贺和其六个子品牌的企业综合体。它采用星形布局,从中央中庭向六个有机分支伸出六条支臂。半透明的PTFE材质薄膜覆盖在外部,与建筑物保持一定的距离,不仅能够减轻日照强度,还可以在炎热的季节为建筑物提供通风。

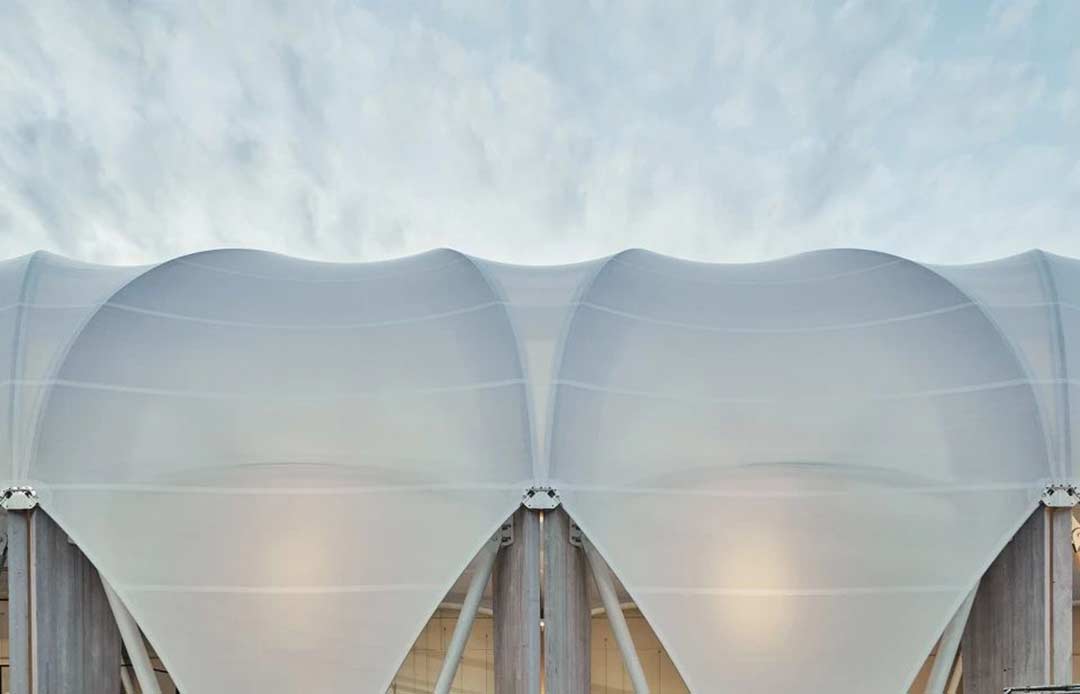

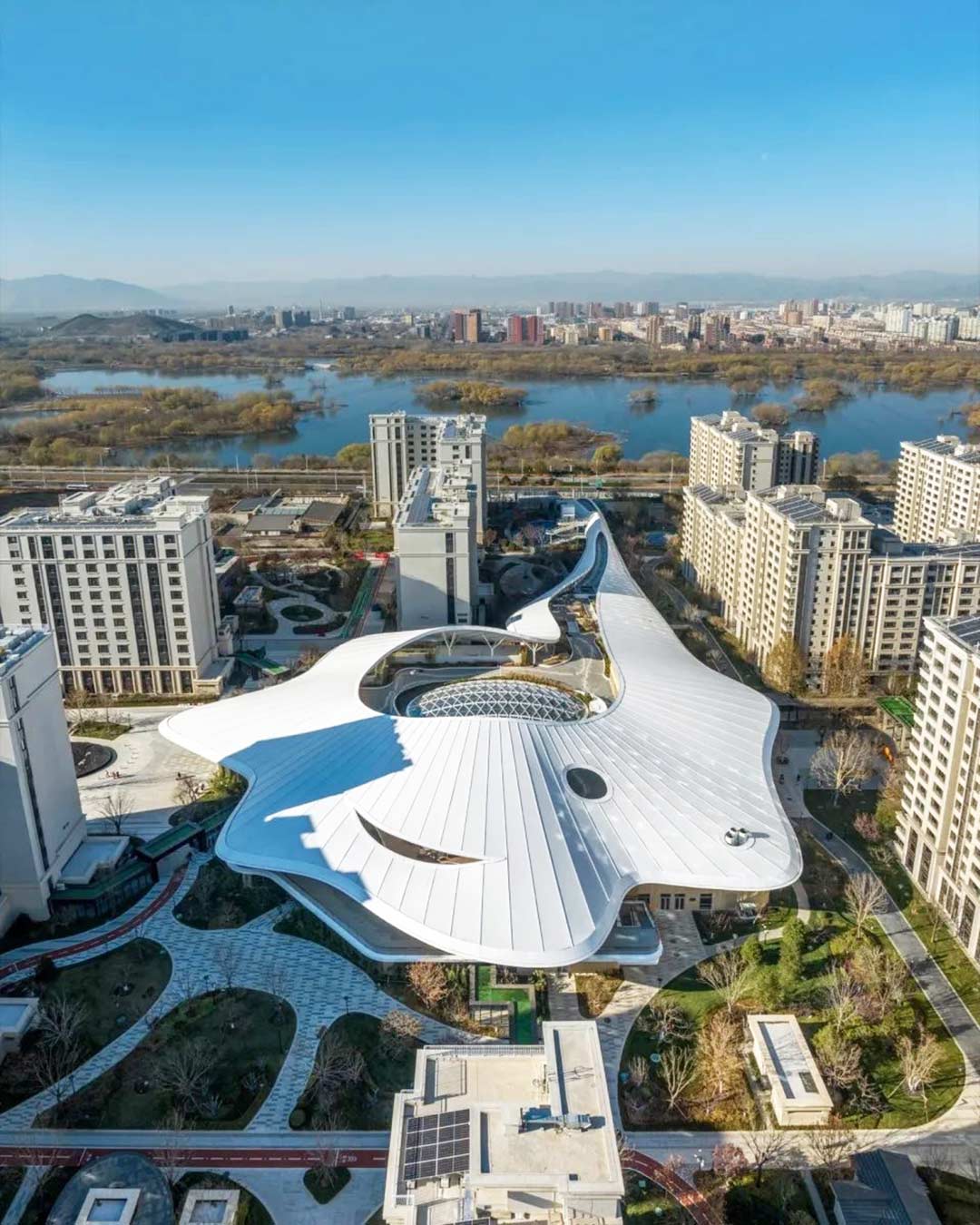

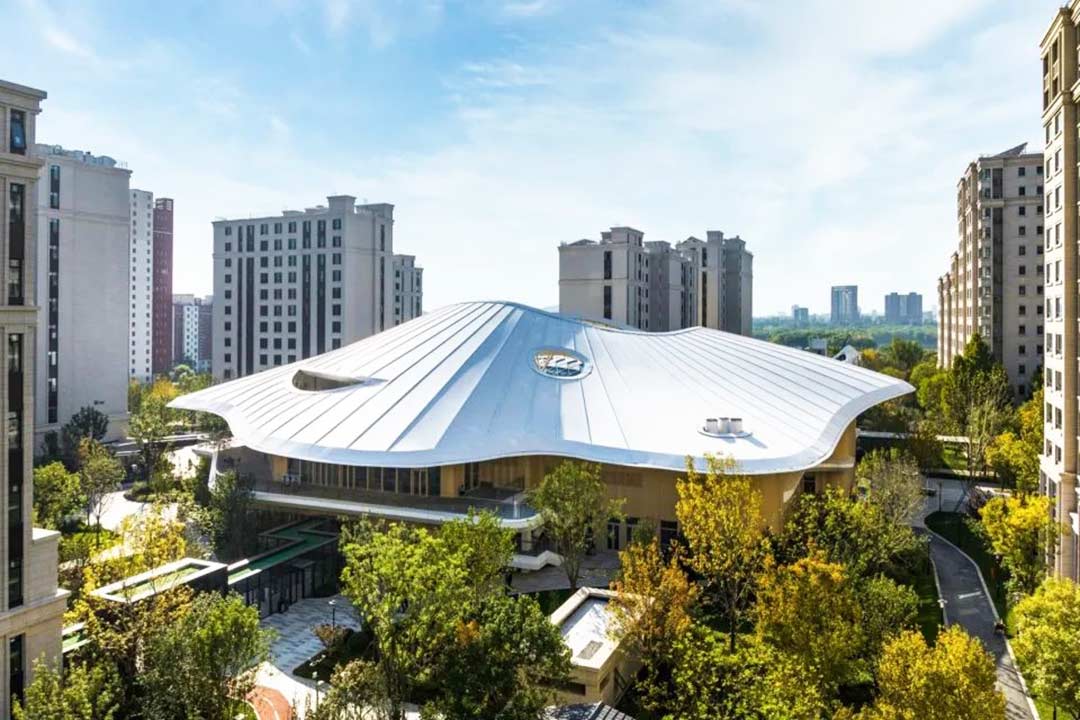

泰康燕园三期及社区活力中心
建筑采用整体轻盈的异形曲面屋 PTFE 膜结构屋顶,犹如漂浮于地面的云朵。木色结构框架富有节奏感的线条,在白色 PEFE 膜的衬托下, 赋予建筑从容又典雅的生命力。

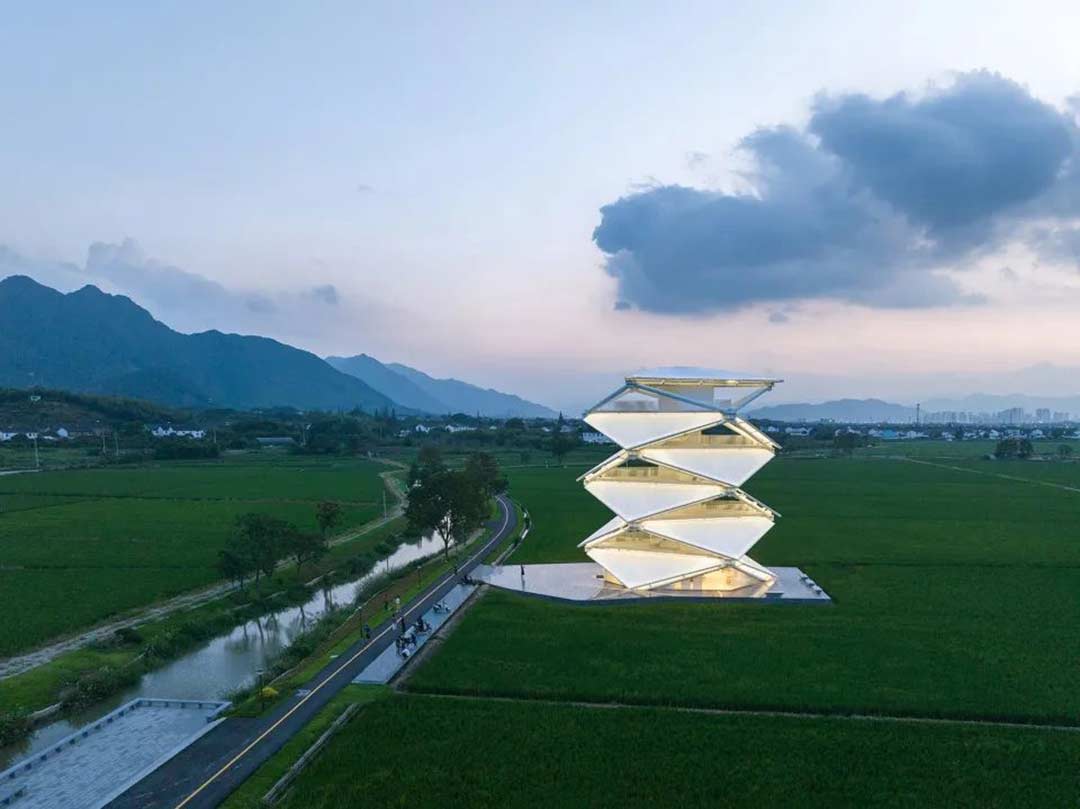

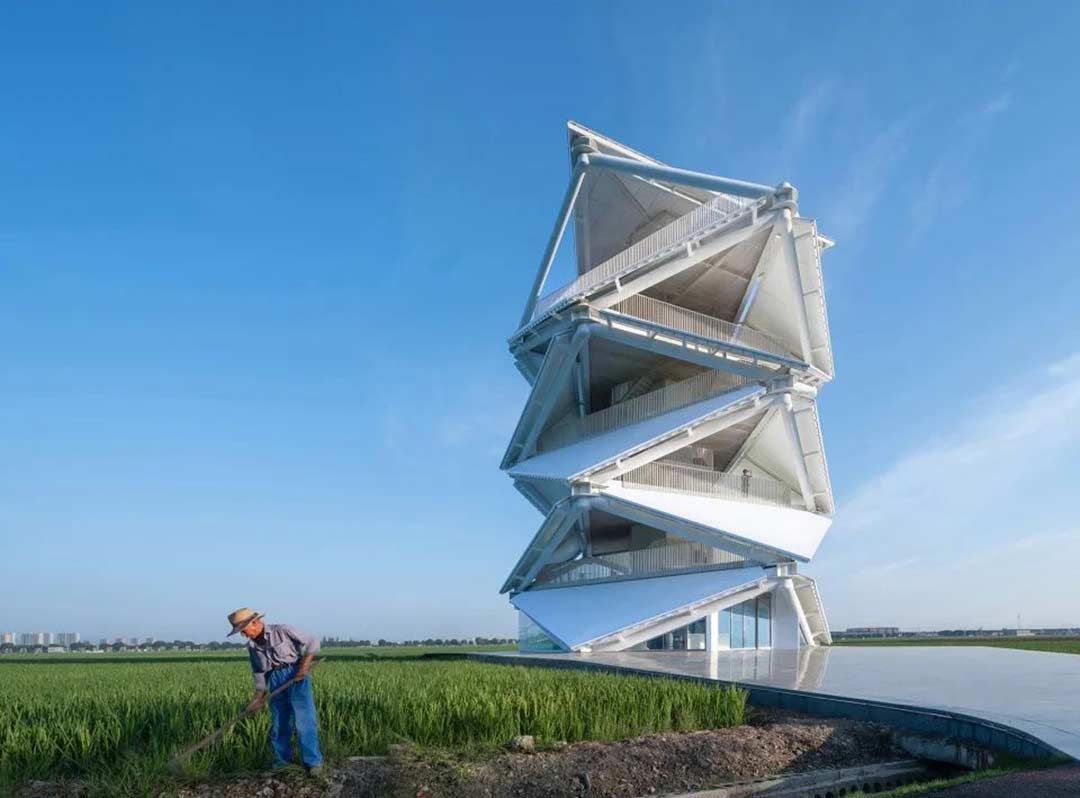

稻田上的灯塔
建筑的表面为白色的高强度PTFE薄膜,每层交错布置,在登塔的漫游路径中通过框景的变化展现出移步异景的视觉感受。

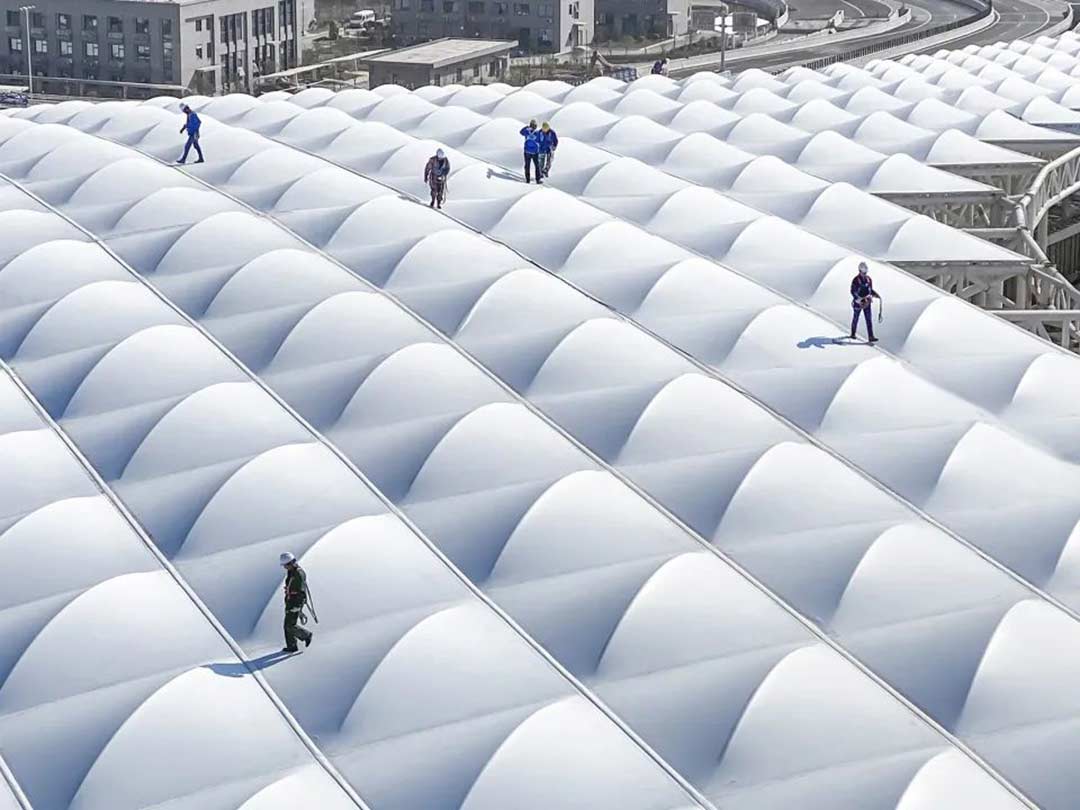

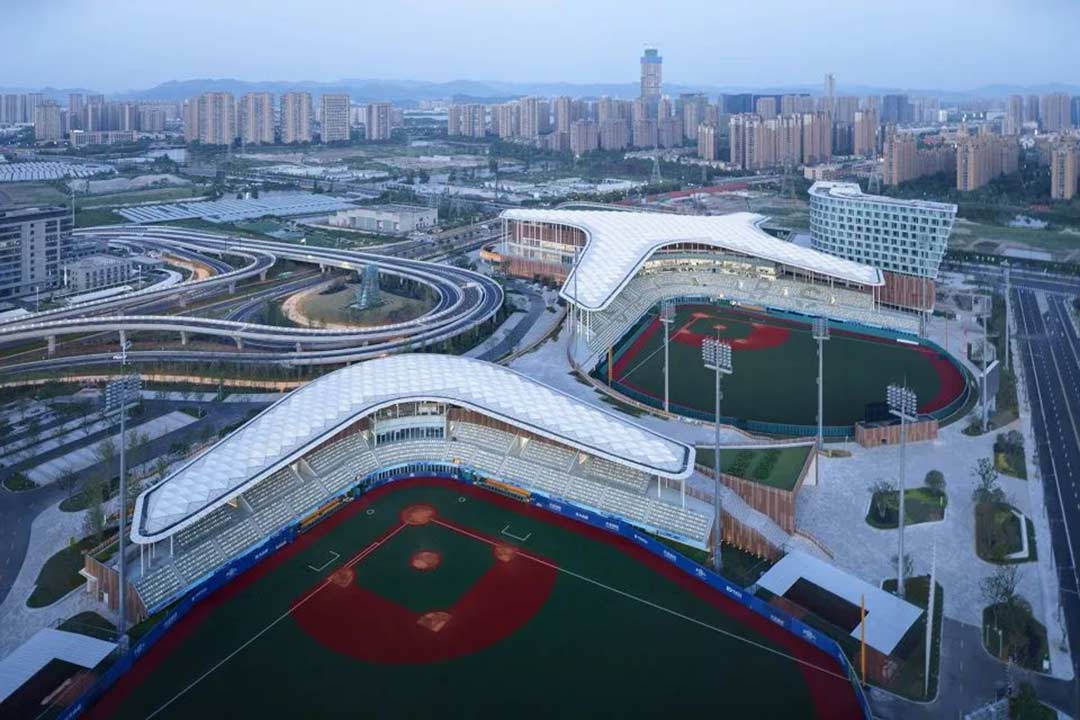

云之翼:杭州亚运会棒垒球体育文化中心
场馆上方巨大的罩棚是本次设计的重难点。采用双向桁架结构系统,最大处悬挑16米,由纤细的钢柱支撑。顶面覆盖带二氧化钛涂层的PTFE膜,总面积达到2.1万平方米。每块单元在中间微微隆起,远远望去就像微风吹过水面泛起的波纹,隐喻着绍兴水乡的地域特色。
